Вентили чугунные фланцевые

Чугунные фланцевые вентили 15кч19п применяют на трубопроводах в качестве запорной арматуры для периодического включения, отключения или ограничения потока рабочей среды. Такие вентили используют в системах воды, пара и воздуха, а также в отоплении, котельных, тепловых пунктах, насосных узлах и промышленных инженерных линиях.

В разделе представлены вентили 15кч19п российского производства в диаметрах д.15, д.20, д.25, д.32, д.40 и д.50. Это фланцевая арматура с ручным управлением через маховик, номинальным давлением 1,6 МПа и температурой рабочей среды до 225 °C.

Чугунные фланцевые вентили 15кч19п

Вентиль 15кч19п имеет чугунный корпус и фланцевое присоединение к трубопроводу. Внутри арматуры поток перекрывается запорным элементом, который перемещается шпинделем при вращении маховика.

Фланцевое исполнение используют там, где узел должен оставаться разборным. Вентиль устанавливают между ответными фланцами через прокладки и крепеж. При ремонте его можно снять, заменить прокладки, проверить уплотнительные поверхности и собрать соединение обратно без резки трубопровода.

Это главное отличие от муфтовых вентилей: фланцевый узел занимает больше места и требует комплектующих, зато удобнее в обслуживании. Особенно на участках, где арматуру нужно периодически снимать, проверять или менять.

Технические характеристики 15кч19п

Вентили 15кч19п рассчитаны на работу с водой, паром и воздухом. Температура рабочей среды — до 225 °C. Номинальное давление — 1,6 МПа, или 16 кгс/см².

Присоединение к трубопроводу — фланцевое, исполнение 1. Управление — ручное, через маховик. Корпус выполнен из ковкого или серого чугуна. Герметичность затвора соответствует классу Д по ГОСТ 9544-2005.

Такие характеристики делают вентиль подходящим для стандартных инженерных и промышленных трубопроводов, где рабочая среда, давление и температура соответствуют паспортным ограничениям арматуры.

Ассортимент вентилей 15кч19п

В каталоге представлены:

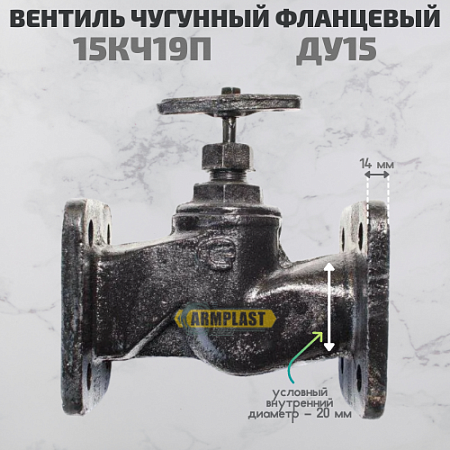

• вентиль 15кч19п чугунный фланцевый д.15;
• вентиль 15кч19п чугунный фланцевый д.20;

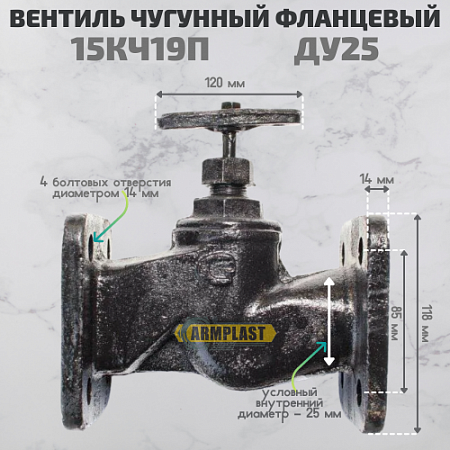

• вентиль 15кч19п чугунный фланцевый д.25;
• вентиль 15кч19п чугунный фланцевый д.32;
• вентиль 15кч19п чугунный фланцевый д.40;
• вентиль 15кч19п чугунный фланцевый д.50.

Д.15 и д.20 применяют на небольших фланцевых узлах, приборных линиях, компактной обвязке и локальных ответвлениях.

Д.25 и д.32 используют на участках отопления, технической воды, небольших насосных узлах, фильтрах и оборудовании.

Д.40 и д.50 подходят для более производительных линий, где нужен фланцевый вентиль с увеличенным проходом и возможностью демонтажа без резки трубы.

Где применяют фланцевые вентили

Чугунные фланцевые вентили ставят на участках, где важно перекрывать поток и сохранять ремонтопригодность узла. Такая арматура востребована в отоплении, водоснабжении, паровых линиях с подходящими параметрами, воздушных системах, котельных, насосных станциях и промышленных трубопроводах.

Типовые места установки:

• участки перед оборудованием;
• обвязка насосов;
• линии воды, пара и воздуха;
• котельные и тепловые пункты;
• фильтры и приборные участки;
• фланцевые ответвления;
• ремонтные трубопроводные узлы;
• участки, где вентиль нужно периодически демонтировать;
• системы, где требуется постепенное ручное перекрытие потока.

Вентиль удобен там, где шаровой кран с резким четвертьоборотным закрытием не всегда оптимален. Маховик позволяет закрывать проход постепенно, без резкого движения затвора.

Фланцевое присоединение и комплектующие

Для установки вентиля 15кч19п нужны ответные фланцы, прокладки и крепеж: болты или шпильки, гайки и шайбы. Без этого комплекта вентиль на объекте есть, но узел не собирается — та самая “мелочь” снова превращается в главного начальника монтажа.

Фланцы должны совпадать с вентилем по условному диаметру, давлению и присоединительным размерам. Прокладки подбирают по рабочей среде, температуре и давлению. Крепеж затягивают равномерно, крест-накрест, чтобы прокладка обжалась по всей плоскости.

Если ответные фланцы стоят с перекосом, крепеж начинает не обжимать прокладку, а стягивать кривую геометрию. Для чугунной арматуры это особенно нежелательно: корпус не должен работать как силовая стяжка трубопровода.

Что учитывать при монтаже

Перед установкой вентиля проверяют направление потока, состояние фланцев, прокладки, крепеж и свободный доступ к маховику. Вентиль должен открываться и закрываться без упора в стену, соседнюю трубу или корпус оборудования.

Фланцевые поверхности очищают от грязи, старых прокладок, окалины и повреждений. Прокладку ставят ровно, без смещения и перекоса. Крепеж подтягивают постепенно, без ударной нагрузки и без попытки “дожать всё одним болтом”.

Перед запуском трубопровод желательно очистить от мусора после монтажа. Окалина, песок и стружка могут попасть на седло и помешать нормальному закрытию вентиля. Потом на объекте звучит классическое “новый вентиль не держит”, хотя причина часто прилетела из грязной линии.

Купить чугунные фланцевые вентили в Казахстане

Купить чугунные фланцевые вентили 15кч19п можно для монтажа и ремонта трубопроводов воды, пара, воздуха, отопления, котельных, насосных узлов и промышленных инженерных систем.

В каталоге представлены размеры д.15, д.20, д.25, д.32, д.40 и д.50. Вентили можно комплектовать вместе с ответными фланцами, прокладками, болтами, шпильками, гайками, шайбами и другими материалами для сборки фланцевого трубопроводного узла.
