Стальные шаровые краны под приварку

Стальные шаровые краны под приварку применяют для полного открытия и перекрытия потока в трубопроводах. Их устанавливают в системах отопления, теплоснабжения и водоснабжения, котельных, насосных станциях, тепловых сетях, промышленных коммуникациях и технологической обвязке оборудования.

В разделе представлены приварные краны трех производителей: FORTECA, BREEZE и TEMPER. Ассортимент включает модели 11с67п и 11с31п, а также стальные цельносварные краны TEMPER с различной строительной длиной. Краны рассчитаны на номинальное давление Ру25 или Ру40 и выпускаются в стандартном либо редуцированном исполнении.

Шаровые краны сварка-сварка

Приварной кран соединяется непосредственно со стальной трубой. Патрубки корпуса приваривают к трубопроводу с обеих сторон, поэтому готовый узел не требует ответных фланцев, прокладок, болтов и гаек.

Соединение сварка-сварка подходит для участков, где арматура устанавливается на продолжительный срок и регулярный демонтаж не предусмотрен. После монтажа кран становится частью единой трубной линии, а герметичность присоединения обеспечивают два кольцевых сварных шва.

Такое исполнение особенно удобно в тепловых сетях, котельных и промышленных трубопроводах. Приварной узел занимает меньше места, чем фланцевый, не требует периодической подтяжки крепежа и не содержит прокладки, которая со временем могла бы потерять упругость.

Принцип работы приварного шарового крана

Внутри корпуса находится шар со сквозным проходным отверстием. Когда отверстие расположено вдоль трубопровода, рабочая среда проходит через кран. После поворота рукоятки на 90 градусов шар разворачивается сплошной стороной к потоку и полностью перекрывает проход.

Четвертьоборотная конструкция позволяет быстро отключить трубопровод, оборудование или отдельную ветку. Положение рукоятки одновременно показывает состояние затвора: вдоль трубы — открыто, поперек — закрыто.

Шаровой кран относится к запорной арматуре. Его рабочие положения — полностью открыт и полностью закрыт. Продолжительное использование в промежуточном положении увеличивает скорость потока у края проходного отверстия, ускоряет износ седловых уплотнений и может повредить поверхность шара.

Краны BREEZE 11с31п под приварку

BREEZE 11с31п — цельносварные стальные шаровые краны с присоединительными патрубками под сварку. В ассортименте представлены редуцированные модели:

• DN 15/10 Ру40;
• DN 20/15 Ру40;
• DN 25/20 Ру40;

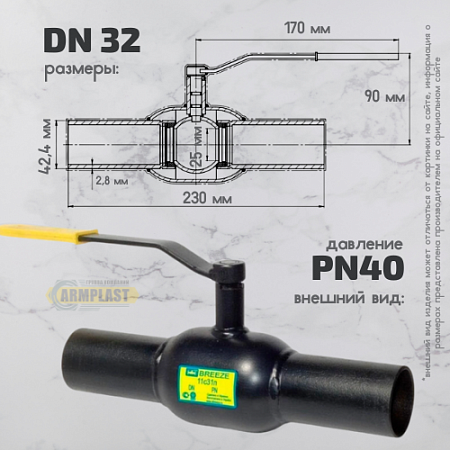

• DN 32/25 Ру40;
• DN 40/32 Ру40;
• DN 50/40 Ру40;
• DN 80/65 Ру25;
• DN 100/80 Ру25.

В двойном обозначении первая цифра указывает номинальный присоединительный диаметр, вторая — размер внутреннего прохода. Например, кран DN 50/40 подключается к трубопроводу DN50, а проходное отверстие соответствует DN40.

Редуцированная конструкция уменьшает массу и габариты корпуса по сравнению с полнопроходной моделью того же присоединительного диаметра. При этом сужение прохода создает дополнительное гидравлическое сопротивление, поэтому возможность применения проверяют по расчету системы.

Модели BREEZE до DN50 представлены в классе Ру40, а позиции DN80 и DN100 — Ру25. Ру40 соответствует номинальному давлению 4,0 МПа, Ру25 — 2,5 МПа при температурных условиях, установленных производителем.

Стальные краны FORTECA 11с67п

Краны FORTECA 11с67п под приварку представлены в следующих размерах:

• Ду15 Ру40;
• Ду20 Ру40;
• Ду25 Ру40;
• Ду32 Ру40;
• Ду40 Ру40;
• Ду50 Ру40;
• Ду65 Ру25;
• Ду80 Ру25;
• Ду100 Ру25.

Модели небольшого и среднего диаметра рассчитаны на Ру40, а более крупные Ду65–100 — на Ру25. Это позволяет подбирать арматуру не только по диаметру трубы, но и по расчетному классу давления.

Краны FORTECA применяют как отсечную арматуру в трубопроводах отопления, теплоснабжения, воды и совместимых технических сред. Точный температурный диапазон, материалы шара, штока и седловых уплотнений необходимо проверять по паспорту конкретной модели.

Приварное исполнение 11с67п подходит для участков, где важны компактность и отсутствие разъемных соединений. Кран можно устанавливать перед насосами, теплообменниками, резервуарами и другими агрегатами, если дальнейшее обслуживание узла не требует регулярного снятия арматуры.

Приварные краны TEMPER

В разделе представлены стальные краны TEMPER с редуцированным проходом, классами давления PN25 и PN40 и указанной в наименовании строительной длиной. Ассортимент включает модели:

• DN 15/10 PN40, строительная длина 200 мм;
• DN 20/15 PN40, 200 мм;
• DN 25/20 PN40, 230 мм;
• DN 32/25 PN40, 230 мм;

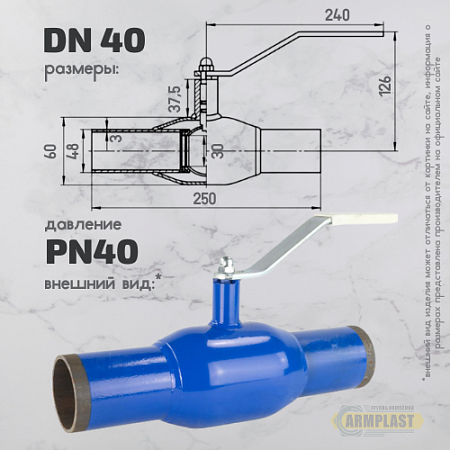

• DN 40/32 PN40, 250 мм;
• DN 50/40 PN40, 270 мм;

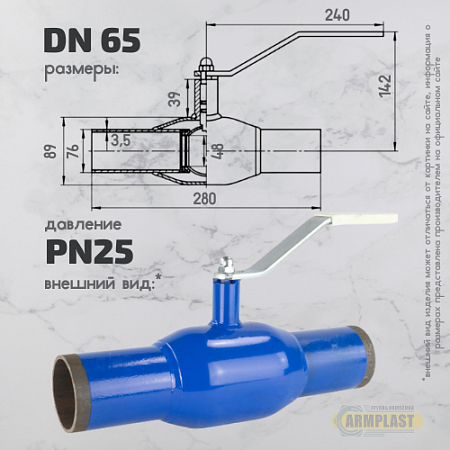

• DN 65/50 PN25, 280 мм;

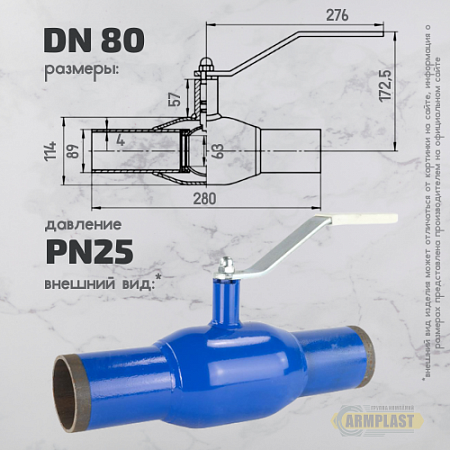

• DN 80/65 PN25, 280 мм;
• DN 100/80 PN25, 300 мм;

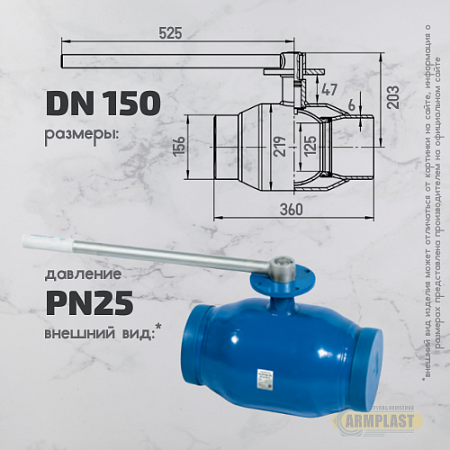

• DN 150/125 PN25, 360 мм.

Строительная длина — это расстояние между торцами присоединительных патрубков. Этот параметр особенно важен при замене установленного крана, реконструкции готового участка и подготовке монтажного проема.

Даже при совпадении DN и PN краны разной серии могут отличаться общей длиной. Поэтому при замене арматуры необходимо сверять не только диаметр и давление, но и расстояние между торцами, положение рукоятки и свободное пространство для управления.

Стандартный и редуцированный проход

Полнопроходный кран имеет внутреннее отверстие, близкое по размеру к номинальному диаметру присоединения. Такой вариант создает меньшее гидравлическое сопротивление и подходит для линий, где важно сохранить максимальную пропускную способность.

У редуцированного крана внутренний проход меньше присоединительного диаметра. Например:

• DN 25/20 — присоединение DN25, проход DN20;
• DN 50/40 — присоединение DN50, проход DN40;
• DN 100/80 — присоединение DN100, проход DN80.

Редуцированные краны обычно компактнее и легче, однако сужение влияет на скорость потока и потери давления. Такой кран выбирают только в том случае, если уменьшенный проход допустим по проекту трубопровода.

Ру25 и Ру40

Ру или PN обозначает номинальное давление:

• Ру25 — 2,5 МПа, или 25 бар;
• Ру40 — 4,0 МПа, или 40 бар.

Маркировка не означает, что кран способен работать при указанном давлении при любой температуре. С повышением температуры допустимая нагрузка может снижаться из-за характеристик стали и внутренних уплотнений.

При комплектации учитывают одновременно:

• номинальный и внутренний проход;
• класс давления;
• рабочую температуру;
• рабочую среду;
• строительную длину;
• наружный диаметр и толщину стенки трубы;
• материал трубопровода;
• способ управления;
• требования проекта.

Преимущества приварных шаровых кранов

Приварное соединение дает несколько практических преимуществ:

• не требуются ответные фланцы;
• не нужны болты, гайки и прокладки;
• узел занимает меньше места;
• отсутствуют резьбовые и фланцевые стыки;
• не требуется периодическая подтяжка крепежа;
• снижается количество потенциальных мест наружной утечки;
• кран можно установить непосредственно в стальной трубопровод;
• цельносварной корпус рассчитан на продолжительную эксплуатацию;
• поворот на 90 градусов быстро перекрывает линию;
• доступны модели Ру25 и Ру40;
• можно подобрать стандартный или редуцированный проход.

Главный недостаток такого исполнения — неразъемность соединения. Чтобы заменить кран, потребуется вырезать его из трубопровода и выполнить новые сварные швы. Поэтому перед монтажом важно проверить маркировку, направление установки, положение рукоятки и соответствие проекту.

Особенности сварочного монтажа

Перед сваркой трубопровод выставляют без перекоса и закрепляют на опорах. Кран не должен использоваться для совмещения несоосных труб или воспринимать их вес.

Внутренние уплотнения необходимо защищать от перегрева. Конкретная последовательность сварки, допустимое положение затвора и необходимость охлаждения определяются инструкцией производителя.

После завершения работ трубопровод очищают от окалины, металлической стружки и сварочного мусора. Твердые частицы способны попасть между шаром и седлом, оставить царапины и нарушить герметичность закрытого затвора.

До ввода в эксплуатацию проверяют:

• качество кольцевых сварных швов;
• отсутствие перекоса корпуса;
• свободный поворот рукоятки;
• герметичность присоединений;
• герметичность затвора;
• соответствие испытательного давления проекту.

Где применяют краны под приварку

Стальные приварные шаровые краны используют в системах отопления и теплоснабжения, котельных, тепловых пунктах, насосных станциях, промышленных водопроводах и технологических трубопроводах.

Их устанавливают:

• на прямых участках трубопровода;
• перед и после насосов;
• в обвязке теплообменников;
• перед резервуарами и аппаратами;
• на ответвлениях;
• для отключения отдельных контуров;
• при реконструкции тепловых сетей;
• вместо изношенной запорной арматуры.

Совместимость с водой, газом, нефтепродуктами и другими средами зависит от материалов конкретного крана. Назначение нельзя определять только по стальному корпусу и совпадающему диаметру.

Купить стальные шаровые краны под приварку в Казахстане

Купить стальные шаровые краны под приварку можно для монтажа и ремонта систем отопления, теплоснабжения, котельных, насосных станций и промышленных трубопроводов.

В разделе представлены:

• краны BREEZE 11с31п;
• краны FORTECA 11с67п;
• приварные краны TEMPER;
• размеры от DN15 до DN150;
• исполнения Ру25 и Ру40;
• стандартный и редуцированный проход;
• модели с разной строительной длиной.

Раздел актуален для покупателей из Астаны, Алматы, Караганды, Шымкента, Атырау, Актау, Актобе, Павлодара, Уральска, Кокшетау, Тараза, Талдыкоргана и Экибастуза.

Приварные краны можно комплектовать вместе с трубами, отводами, переходами, тройниками, электродами и другими деталями, необходимыми для сборки трубопроводного участка.
