Клапан обратный SC-600 латунный

Обратный клапан SC-600 применяют в трубопроводах, где поток должен двигаться только в одном направлении. Когда среда идет по рабочему направлению, клапан открывается. Если поток пытается пойти обратно, клапан закрывается и не дает воде, воздуху или другой совместимой среде вернуться назад.

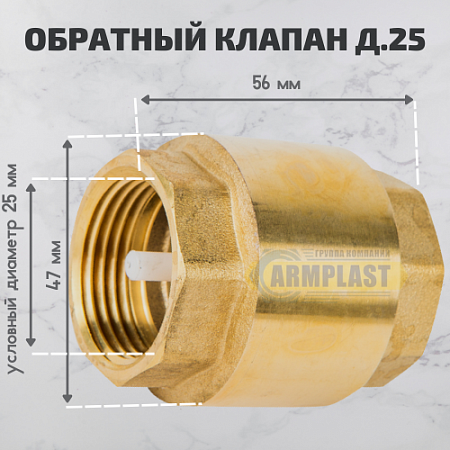

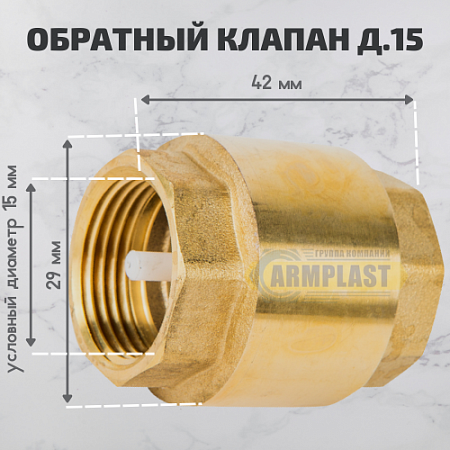

В разделе представлены латунные обратные клапаны SC-600 в диаметрах д.15, д.20, д.25, д.32, д.40 и д.50, а также отдельные позиции обратных латунных клапанов Ду40 Ру16 и Ду50 Ру16. Такая арматура используется в системах водоснабжения, отопления, насосной обвязке, воздушных линиях и технических трубопроводах.

Латунные обратные клапаны SC-600

SC-600 — это резьбовой латунный обратный клапан для трубопроводов малого и среднего диаметра. Корпус и диск выполнены из латуни MS58, присоединение — резьбовое. Рабочее давление — до 16 бар, температурный диапазон — от −10 до +100 °C.

Клапан работает автоматически. Ему не нужен маховик, рычаг или ручное управление: поток сам открывает проход в нужном направлении, а при обратном движении среды клапан закрывается.

Такой элемент ставят не “для красоты в обвязке”, а для защиты системы от обратного хода среды. Особенно это важно после насосов, на подпиточных линиях, перед оборудованием, на участках с возможным перетоком и в схемах, где обратное движение воды может нарушить работу узла.

Ассортимент обратных клапанов

В каталоге представлены:

Д.15 и д.20 используют на компактных линиях, небольших насосах, подпитке, локальных ответвлениях и участках внутренней разводки.

Д.25 и д.32 подходят для отопления, водоснабжения, технических трубопроводов, фильтров и насосной обвязки среднего размера.

Д.40 и д.50 ставят на более производительных линиях, где требуется больший проход и защита от обратного потока в резьбовом трубопроводном узле.

Где применяют обратные клапаны

Обратные клапаны применяют там, где важно исключить движение среды в обратную сторону. Без такого элемента система может работать нестабильно: насос останавливается — вода уходит назад, давление проседает, линия завоздушивается, оборудование получает лишнюю нагрузку.

Типовые места установки:

после насосов;
на линиях водоснабжения;
в системах отопления;
на подпиточных участках;
перед оборудованием;
в воздушных линиях;
в технических трубопроводах;
на участках с риском перетока;
в обвязке фильтров и емкостей;
в инженерных узлах, где нужно сохранить направление потока.

Обратный клапан особенно полезен в насосной обвязке. Он помогает удерживать среду в линии после остановки насоса и снижает риск обратного вращения, гидравлических ударов и лишних запусков системы.

Резьбовое присоединение и монтаж

Клапаны SC-600 устанавливаются на резьбовой трубопровод. Такое соединение удобно на малых и средних диаметрах: монтаж выполняется без сварки, фланцев, прокладок под фланцевый узел и тяжелого крепежа.

Перед установкой проверяют направление потока. На корпусе клапана обычно указывают стрелку, и ее нельзя игнорировать. Если поставить клапан наоборот, он будет не защищать систему, а просто мешать потоку. На объекте это потом выглядит как “давления нет”, “насос не тянет” и “кто вообще это собирал”.

Резьбу нужно очистить, проверить состояние витков и собрать соединение с подходящим уплотнением. Корпус не стоит перетягивать ключом через силу: латунная арматура любит нормальный монтаж, а не соревнование на длину рычага.

Горизонтальная и вертикальная установка

SC-600 допускает монтаж как на горизонтальном, так и на вертикальном участке трубопровода. Это удобно в компактных узлах, где трасса не всегда идет идеально “по учебнику”: насосная обвязка, техпомещение, фильтры, небольшие ответвления, вводы и оборудование часто диктуют свои условия.

При вертикальной установке важно учитывать направление потока. Клапан должен открываться рабочим потоком, а не стоять против него. Также нужно оставить доступ для обслуживания соседних соединений, фильтров и арматуры.

Если рядом стоит фильтр, насос, кран или разъемное соединение, лучше заранее продумать порядок обслуживания. Иначе потом для замены одного элемента придется разбирать половину узла — классика жанра, которую снабжение и монтажники обычно вспоминают разными словами.

Рабочие среды и условия эксплуатации

Латунные обратные клапаны SC-600 применяют в системах отопления, водоснабжения, воздушных линиях и других трубопроводах с совместимыми средами. Рабочее давление — до 16 бар, температура — от −10 до +100 °C.

Для воды и стандартных инженерных систем этого достаточно в большинстве типовых задач. Но фактический режим всегда смотрят по проекту: температура, давление, состав среды, пульсации, место установки, наличие насоса и возможность загрязнения линии.

Если в трубопроводе есть окалина, песок, стружка или другой мусор после монтажа, клапан может закрываться неплотно. Поэтому перед запуском систему лучше промыть, а на участках с загрязненной средой предусмотреть фильтр. Иначе новый клапан быстро станет крайним за грязную трубу.

Купить обратный клапан SC-600

Купить обратный клапан SC-600 можно для систем водоснабжения, отопления, насосной обвязки, воздушных линий и технических трубопроводов, где нужно предотвратить обратное движение потока.

В каталоге представлены размеры д.15, д.20, д.25, д.32, д.40 и д.50, а также латунные обратные клапаны Ду40 Ру16 и Ду50 Ру16. Клапаны можно комплектовать вместе с кранами, фильтрами, муфтами, сгонами, контргайками, резьбовыми уплотнителями и другими элементами трубопроводного узла.
